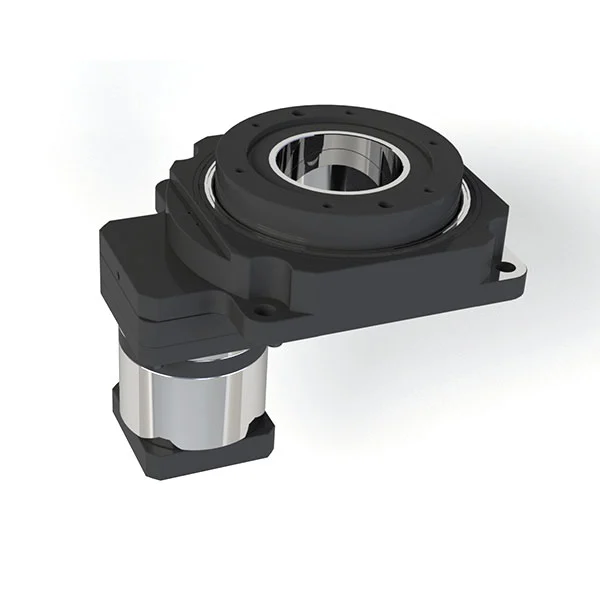

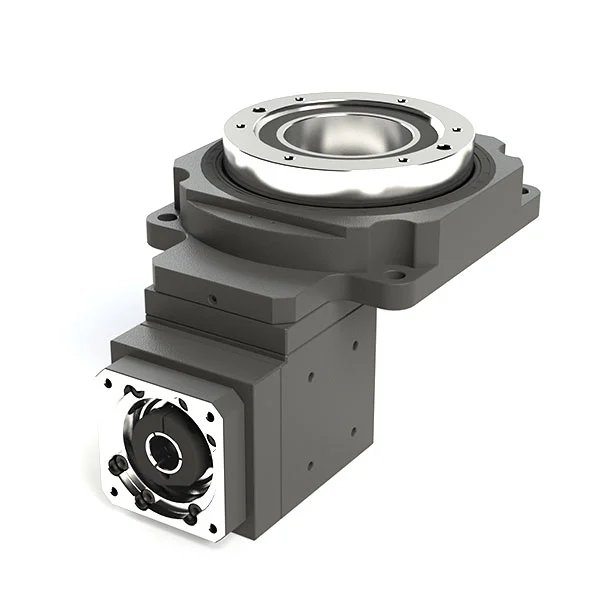

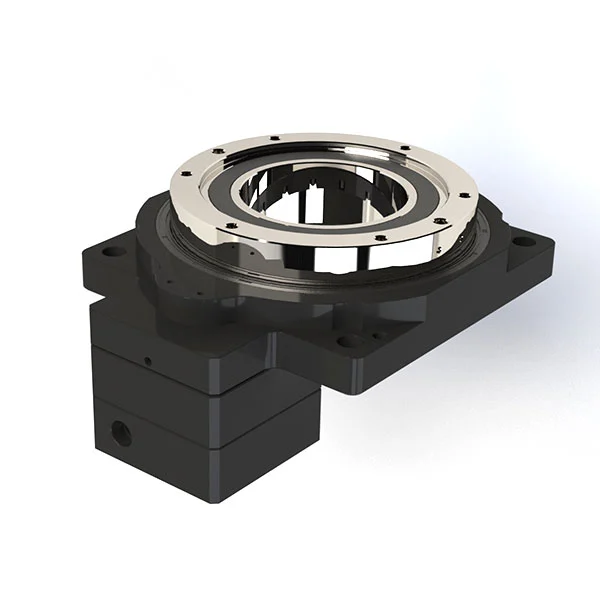

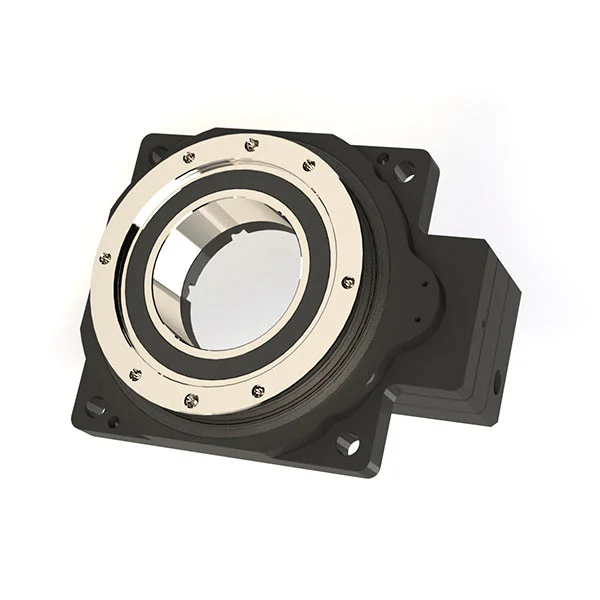

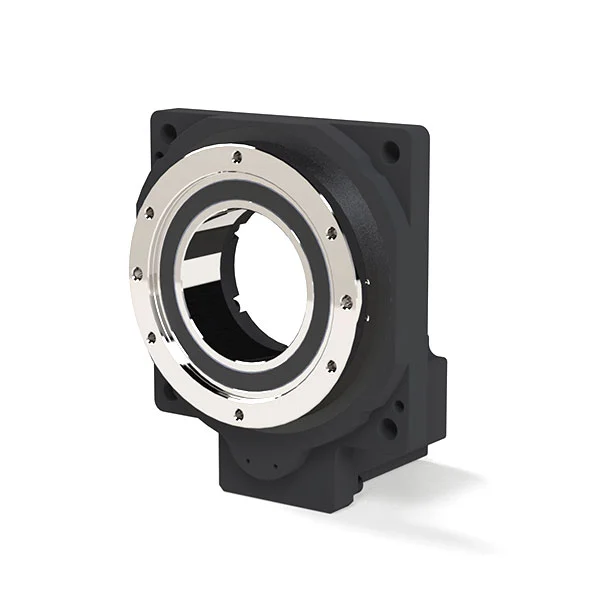

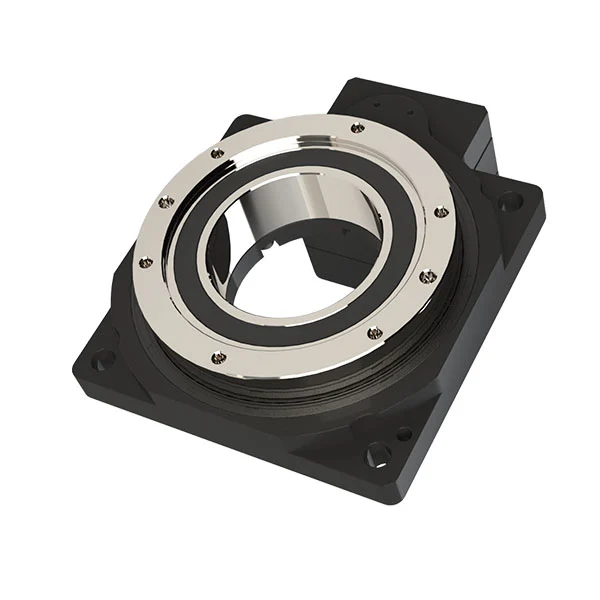

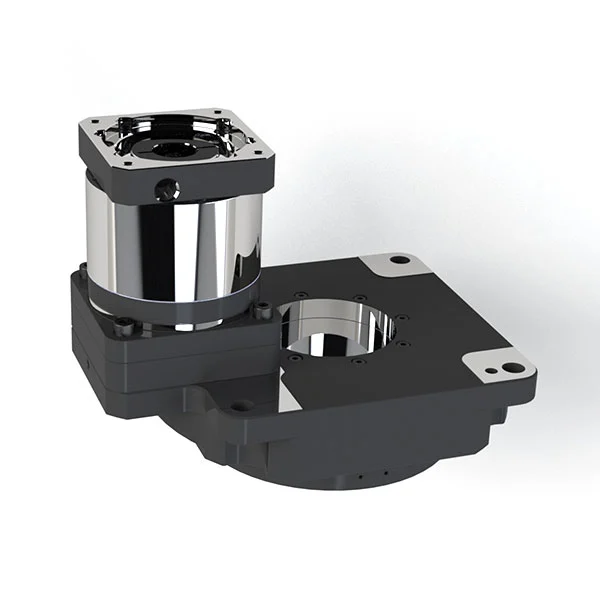

Üreges forgó platform

Az üreges forgó platform nagy pontosságú fogaskerekes szerkezetet és radiális csapágyakat használ a nyomaték és a merevség javítására, lehetővé téve a stabilabb terheléscsapágyat. Ha egy szervómotorral vagy egy léptetőmotorral párosítva, tetszőleges szögosztályt képes végrehajtani. Nemcsak megfelel a számjegyvezérlésnek, amelyet az indexelők nem érhetnek el, hanem a közvetlen meghajtómotorokhoz hasonló pozicionálási pontossággal is rendelkeznek, és rövid időn belül elérhetik az inerciális terhelések elhelyezkedését.

Telepítési utasítások az üreges forgó platformon

Először erősítse meg, hogy a motor megfelel -e a peronnak, és távolítsa el az idegen anyagokat a felszínen.	② Távolítsa el az átmeneti karima sík végű csavarjait, és forgassa el a bemeneti végét, hogy beállítsa a helyzetet, amíg a reteszelő gyűrű rögzítőcsavarjait nem látják.	③ Igazítsa a motor tengelyét a reduktor bemeneti végéhez, helyezze be a reduktorba, és átlósan meghúzza az összekötő csavarokat.
Húzza meg a reteszelő gyűrűt és húzza meg a csavarokat; A nyomatékot lásd az alábbi táblázatban.	⑤ Használjon nyomatékkulcsot a rögzítőcsavarok átlósan. A nyomatékhoz lásd az alábbi nyomatéktáblát.	⑥ Húzza meg a lapos végű csavart.

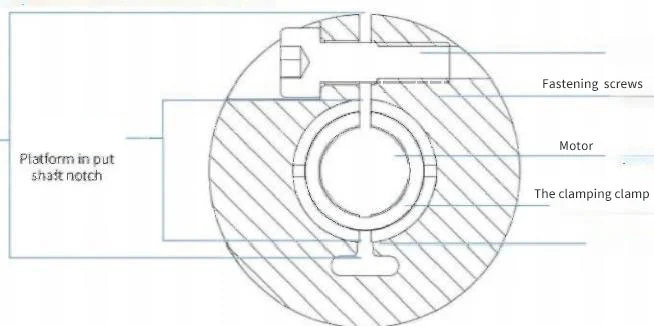

A tengely hüvelyének felszerelése

Az üreges forgó platform kiválasztási pontjai

A szállító objektum terhelésének/tehetetlenségének kiszámítása (JW)

A szállítandó objektum tehetetlenségének kevesebb, mint 30 -szorosnak kell lennie az átviteli eszköz standardként.

Kimeneti vég

■ A gyorsuló nyomaték (TA) kiszámítása

Lásd a következő képletet:

Gyorsító nyomaték t [n · m] = (jm + jw) * π/30 * (n₂ - n₁)/t₁)

ahol JM: a motor tehetetlensége [kg · m²]; JA: A mechanizmus tehetetlensége [kg · m²]; JW: A terhelés tehetetlensége [kg · m²]; N₂: működési sebesség [r/min]; N₁: kezdősebesség [r/min]; T₁: Gyorsulás (lassulás) idő [S].

■ A szükséges nyomaték kiszámítása

A szükséges nyomatékot úgy számítják ki, hogy a súrlódási impedancia és a tehetetlenség által okozott gyorsító nyomaték által okozott terhelési nyomaték összegét szorozva.

Szükséges nyomaték t = (terhelési nyomaték [n · m] + gyorsító nyomaték [n · m]) × biztonsági faktor = (tl + ta) × S. Az S biztonsági tényező nagyobb, mint 1,5.

■ A motor kiválasztása

A motor szükséges Torque T-nek a Speed-Torque specifikációs tartományában kell lennie.

A lépcsőfokú sebesség-torque jellemző görbe.
