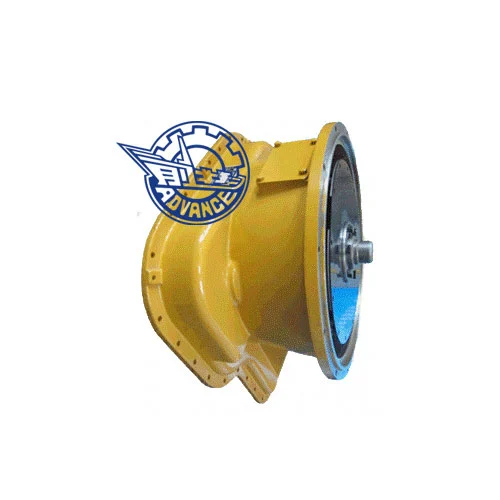

A 4WY335 hidraulikus nyomaték-konverter egy négy elemű hidraulikus konverter, két turbinával, a kör alakú kör átmérőjű 335, közvetlenül a motorhoz csatlakoztatva, karima kimenete. Ez a ZL50 átvitel bemeneti része.
Fő adatok
Az istálló nyomatékaránya K0:4. 119
Hatékonyság az első nagy hatékonysági ponton:0. 844
Hatékonyság a második magas hatékonysági ponton:0. 793
Nominális pillanat nulla sebességű állapotban:151. 25nm
Névleges pillanat az első nagy hatékonyságú állapotban:143. 6NM
Névleges pillanat második nagy hatékonyságú állapotban:116. 99NM
A konverter nyomás a bemeneti nyílásnál:0. 4-0. 5MPA
A konverter nyomás a kimeneten:0. 2-0. 3B
Alkalmazások
A 4WY335 hidraulikus nyomaték -konvertert, valamint a ZL50 sebességváltót széles körben használják az 5T rakodóban.

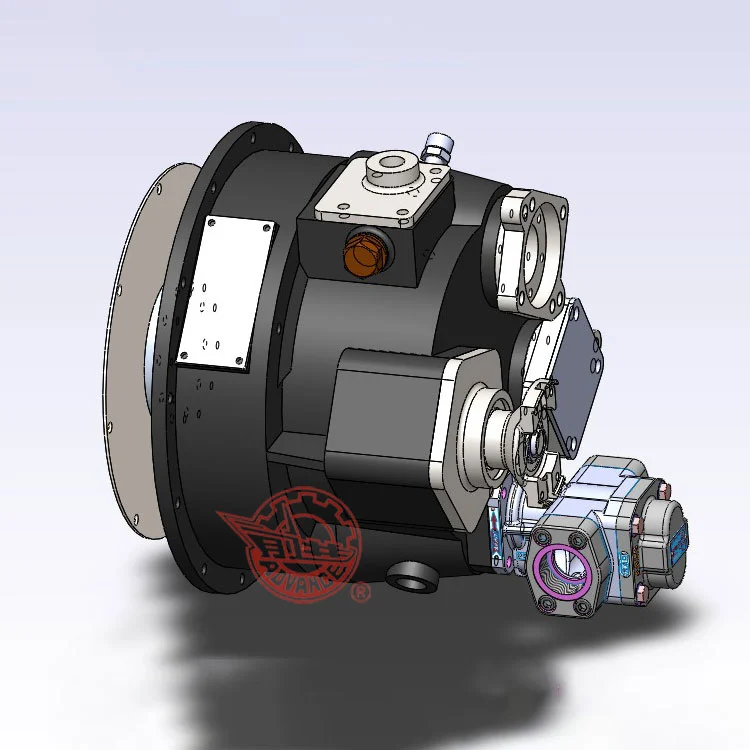

Az YJ315X nyomatékváltó egy három elemű hidraulikus konverter, kör alakú kör átmérőjű, 315, közvetlenül a motorhoz, a karima kimenetéhez és három PTO-porthoz csatlakoztatva.
Fő adatok
| Kör alakú kör átmérőjű | Lendkerék burkolat | Hogy | Hmax | MBGO | MBGI | Kimeneti típus |
| 315 | SAE3# | 2.86 | 0.812 | 68.27 | 73.50 | Karima |
Alkalmazások
Az YJ315X nyomaték -konvertert széles körben használják a ZL30 rakodóban.
Az YJ380 nyomaték-konverter egy három elemű hidraulikus konverter, kör alakú kör átmérőjű, 380, közvetlenül a motorhoz, a karima kimenetéhez és három PTO-porthoz csatlakoztatva.
Fő adatok
| Kör alakú kör átmérőjű | Lendkerék burkolat | Hogy | Hmax | MBGO | MBGI | Kimeneti típus |
| 380 | SAE3# | 2.27 | 0.879 | 249.0 | 188.7 | Karima |
Alkalmazások
Az YJ380 nyomatékváltót széles körben használják a TY165 buldózerben.
Az YJ409 nyomatékváltó egy három elemű hidraulikus konverter, kör alakú kör átmérőjű 409, közvetlenül a motorhoz, a karima kimenetéhez és három PTO-porthoz csatlakoztatva.
Fő adatok
| Kör alakú kör átmérőjű | Lendkerék burkolat | Hogy | Hmax | MBGO | MBGI | Kimeneti típus |
| 409 | SAE2# | 2.24 | 0.900 | 385.7 | 276.1 | Karima |
Alkalmazások
Az YJ409 nyomatékváltót széles körben használják a TY220 buldózerben.
Az YJ450 egyfázisú egyfázisú centripetális turbina típusú hidraulikus nyomaték-konverter, amely energiakonverziós elemekből, energiaforgó elemekből, rögzített tartóelemekből, hidraulikus alkatrészekből és más kiegészítőkből áll.
Fő adatok
D = 450 mm kör alakú kör tényleges átmérője
Nyomatékváltó együttható nulla sebességgel
állapot:K0 = 2. 32 ± 5%
Névleges nyomaték nulla sebességű állapotban:MBG0 = 178 ± 5 (n. M)
Maximális hatékonyság:η max = 0. 85 A működő szivattyú nyomatékváltó aránya
És a változó sebességű szivattyú:i = -1
Alkalmazások
YJ450 hidraulikus nyomaték -konverter DBA500 -val, főként a vasúti és 50 tonnás bánya osztályozóhoz használják.
Az YJ280 hidraulikus nyomaték-konverter egy három elemű hidraulikus nyomaték-átalakító, amelynek kör alakú átmérője 280. Közvetlenül csatlakozik a motorhoz, karima kimenete van, és három tápegységgel van felszerelve.
Fő műszaki paraméterek
| Kör alakú kör átmérőjű | Lendkerék burkolat | Hogy | Hmax | MBGO | MBGI | Kimeneti típus |
| 280 | SAE3# | 3.12 | 0.836 | 39.0 | 38.9 | Karima |
Az YJ290 hidraulikus nyomaték-átalakító egy három elemű hidraulikus nyomaték-átalakító. A keringési kör átmérője 290. Közvetlenül a motorhoz van csatlakoztatva, karima kimenetével és három tápegységgel felszerelt.
Fő műszaki paraméterek
| Kör alakú kör átmérőjű | Lendkerék burkolat | Hogy | Hmax | MBGO | MBGI | Kimeneti típus |
| 290 | SAE3# | 3.22 | 0.785 | 45.74 | 53.59 | Karima |
Termék alkalmazás
Az YJ290 hidraulikus nyomaték -átalakítót széles körben használják a ZL16 és a ZL18 rakodókban.
| Nyomaték -konverter termékek | |||
| Sorszám | Termékmodell | Keringési kör átmérőjű | Megjegyzés |
| 1 | Yj280/290 | 280/290 | 1,6 tonna/1,8 tonna rakodó |
| 2 | YJ305 | 305 | Traktor |
| 3 | Yj315x | 315 | 3 tonnás rakodó |
| 4 | 4WY335 | 335 | 5 tonnás rakodó |
| 5 | Yj380 | 380 | TY165 buldózer |
| 6 | Yj409 | 409 | TY220 buldózer |
